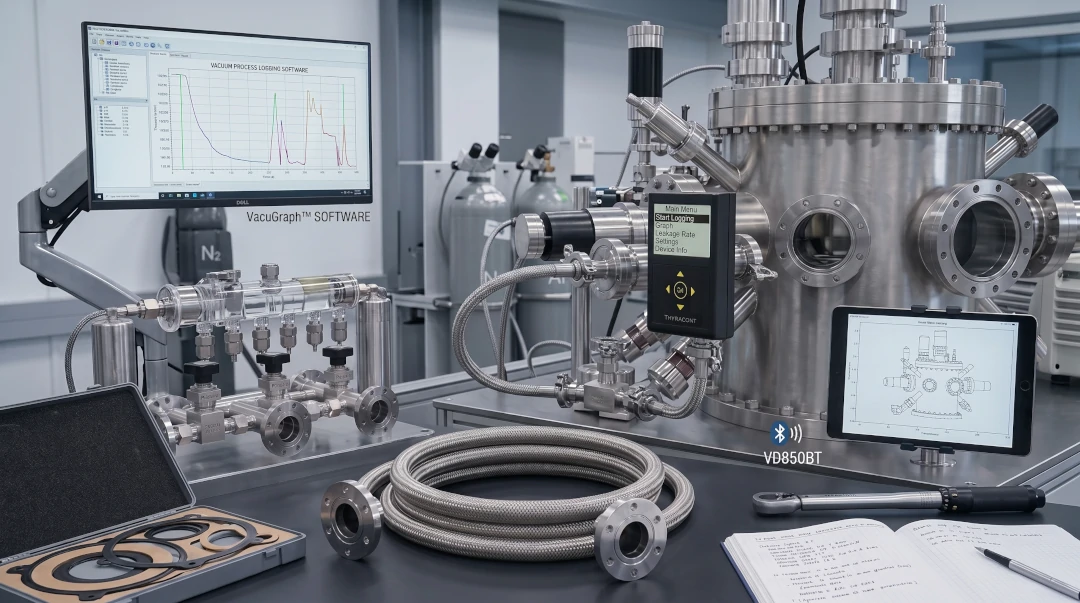

Thyracont VD850 | Vacuometro Piezo/Pirani

Introduzione

Il Thyracont VD850 è un vacuometro compatto con sensore combinato Piezo/Pirani, per la misura sia di pressione assoluta sia di pressione relativa. Il campo di misura in pressione assoluta si estende da 1200 a 5×10⁻⁵ mbar (900 … 5×10⁻⁵ Torr); la pressione relativa copre max. -1060 … +340 mbar (-795 … +255 Torr).

Il sensore piezoresistivo lavora in accoppiamento con un sensore Pirani a conduzione termica, la cui risposta dipende dal tipo di gas ed è regolabile tramite fattore di correzione del gas impostabile. La misura è supportata da un datalogger integrato con dati a marcatura temporale (RTC) e da un display grafico per la visualizzazione diretta delle curve di pressione.

I valori di accuratezza e risoluzione per singolo intervallo di pressione, le dimensioni e i parametri elettrici sono riportati nel datasheet scaricabile di seguito.

Applicazioni principali

Le funzioni dichiarate dello strumento abilitano i seguenti scenari operativi:

• manutenzione di pompe e sistemi da vuoto: verifica del livello di vuoto durante gli interventi di manutenzione, sostenuta da risoluzione e precisione su tutto il campo di misura;
• monitoraggio di processi rapidi: acquisizione con frequenza di logging impostabile fino a 20 ms;
• calcolo del rateo di perdita: misura del tasso di risalita (rate of rise) per la stima delle perdite;
• registrazione di serie di misura multiple: datalogger integrato con marcatura temporale RTC e memorizzazione dei valori di pressione minimo e massimo;
• impiego in presenza di contaminazione: schermo metallico integrato a protezione da vapori di olio e solventi.

Caratteristiche tecniche

Sensore combinato piezo/Pirani

Il VD850 combina un sensore piezoresistivo con un sensore Pirani a conduzione termica, per un campo di misura esteso da 1200 a 5×10⁻⁵ mbar.

Il sensore Pirani impiega un filamento a elica elastica; la sua risposta, dipendente dal tipo di gas, è regolabile tramite fattore di correzione del gas impostabile. Uno schermo metallico integrato protegge il sensore dalla contaminazione da vapori di olio e solventi.

Lo strumento offre stabilità a lungo termine e valori di misura stabili grazie alla compensazione di temperatura.

Datalogger, monitoraggio e trasferimento dati

Il datalogger integrato registra serie di misura multiple con marcatura temporale RTC e i relativi valori di pressione minimo e massimo. La frequenza di logging è impostabile da 20 ms a 60 s, con allarme ottico e acustico al raggiungimento di una soglia predefinita.

Il trasferimento dati verso PC, tablet o smartphone avviene via USB-C o, in opzione, via Bluetooth® LE (modello VD850BT). Il software VacuGraph™ legge il datalogger e analizza le misure. Tra le impostazioni disponibili, le unità di pressione selezionabili sono mbar, Torr e hPa, con lingua di menu impostabile.

Alimentazione e autonomia

L’alimentazione è affidata a una batteria interna al litio, ricaricabile tramite cavo USB-C standard, con autonomia operativa superiore a 48 ore; sono inoltre selezionabili lo spegnimento automatico o il funzionamento continuo.

Costruzione, materiali e attacco per vuoto

I materiali a contatto con il vuoto comprendono acciaio inox 1.4307, nichel, tungsteno, SiO₂, vetro, lega SnAg, poliimmide e resina epossidica; l’attacco per vuoto è DN 16 ISO-KF e lo strumento pesa 250 g, con sovraccarico massimo ammesso di 10 bar assoluti. Le testine sensore calibrate sono intercambiabili e sostituibili da personale qualificato.

Specifiche chiave

In breve

Il Thyracont VD850 riunisce in un formato compatto (250 g) la misura di pressione assoluta e relativa su un campo esteso da 1200 a 5×10⁻⁵ mbar, con datalogger integrato e frequenza di logging fino a 20 ms.

L’attacco DN 16 ISO-KF, le testine sensore intercambiabili e la disponibilità della variante VD850BT con Bluetooth® LE definiscono i principali criteri di scelta tra le configurazioni.
