Misuratore di portata vortex per liquidi e gas in piccoli diametri
Introduzione tecnica
L’Eggs DELTA II è un misuratore di portata vortex prodotto da OVAL Corporation, disponibile in quattro diametri nominali: 4, 8, 15 e 25 mm, per fluidi in fase liquida e gassosa.
Il range di portata complessivo copre da 0,4 a 133 L/min per i liquidi e da 7,2 a 850 L/min per i gas, con dettaglio per singolo diametro disponibile nel datasheet.
L’accuratezza dichiarata è ±2% del fondo scala per i liquidi e ±3% del fondo scala per i gas, entro una pressione operativa massima di 0,98 MPa. Il range di temperatura del fluido è da −10 a +80°C.
Applicazioni principali
Applicazioni documentate: monitoraggio di processi di lavaggio (cleaning process), raffreddamento (coolant process) e consumo di aria compressa in impianto (factory air usage).
Le funzionalità integrate coprono i seguenti scenari operativi:
- monitoraggio continuo della portata istantanea: visualizzazione locale selezionabile tra portata oraria e portata al minuto;
- totalizzazione dei consumi: contatore accumulato non resettabile e contatore resettabile, entrambi gestibili dal display;
- sorveglianza di soglie di portata: uscita allarme ad alta/bassa soglia configurabile via tasti frontali, senza strumentazione aggiuntiva;
- conversione a condizioni normali o standard: disponibile nelle versioni con compensazione temperatura/pressione, con impostazione diretta dei parametri dal display.
Caratteristiche tecniche
Display LCD con sfondo arancione
Il display combina lettura numerica istantanea e indicatore di flusso analogico a barre, con sfondo arancione per leggibilità visiva a distanza. La selezione tra le modalità di visualizzazione avviene tramite il tasto MODE sul pannello frontale.
Doppia modalità di alimentazione
Il dispositivo è disponibile in due configurazioni:
- versione a batteria al litio dedicata: autonomia approssimativa di 6 anni a temperatura ambiente; richiede installazione indoor in assenza di pioggia, irraggiamento solare diretto ed escursioni termiche rilevanti;
- versione con alimentazione esterna: 12–45 VDC.
Uscite configurabili
La versione con alimentazione esterna supporta uscita analogica 4–20 mA, uscita impulsi fattorizzata e uscita allarme alta/bassa soglia, selezionabili singolarmente o in combinazione tramite codice prodotto. L’uscita simultanea analogica e una seconda uscita (allarme o impulsi) è supportata. Soglie e parametri sono configurabili via tasti frontali.
Materiali costruttivi e connessioni
- corpo e sensore: resina PPS (polifenilene solfuro);
- cassa trasmettitore: policarbonato;
- connessioni filettate maschio R e maschio NPT: materiale PPS;
- connessione filettata femmina Rc: materiale SCS14A (acciaio inossidabile).

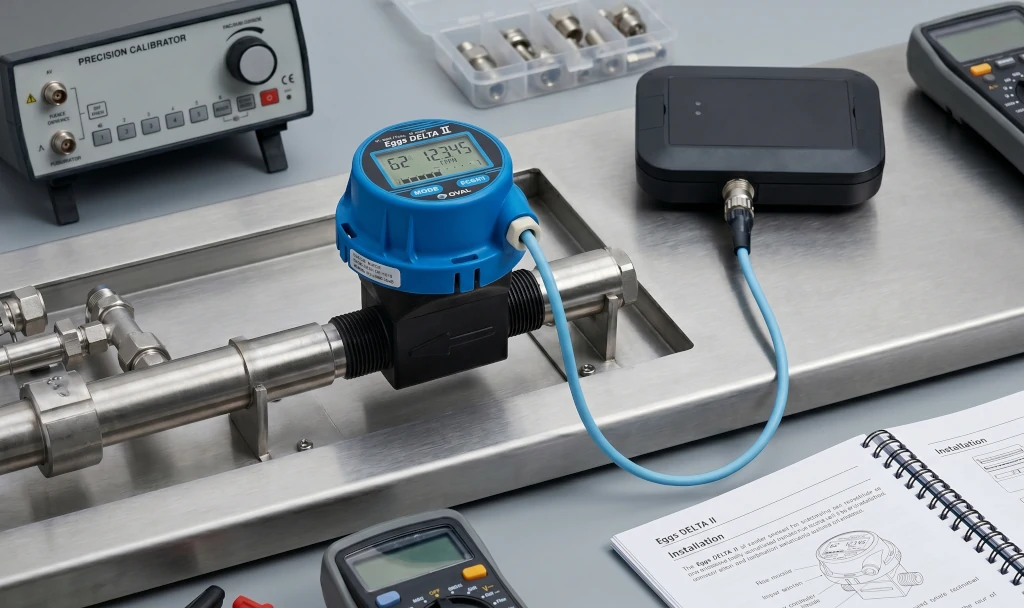

Oval Eggs DELTA II
Misuratore di portata vortex progettato per il monitoraggio in continuo di liquidi e gas in impianto
DatasheetSpecifiche
| Specifiche tecniche | Valore / Dettaglio |
|---|---|
| Principio di misura | Vortice |
| Fluidi compatibili | Liquidi, gas |
| Diametri nominali disponibili | 4, 8, 15, 25 mm |
| Range di portata — liquidi | 0,4 – 133 L/min (dettaglio per DN nel datasheet) |
| Range di portata — gas | 7,2 – 850 L/min (dettaglio per DN nel datasheet) |
| Accuratezza — liquidi | ±2% del fondo scala |
| Accuratezza — gas | ±3% del fondo scala |
| Pressione operativa massima | 0,98 MPa |
| Temperatura del fluido | −10 a +80°C |
| Temperatura ambiente di esercizio | −10 a +60°C |
| Alimentazione versione a batteria | Batteria al litio dedicata — autonomia ~6 anni (temperatura ambiente) |
| Alimentazione versione esterna | 12 – 45 VDC |
| Protezione ambientale (versione batteria) | Equivalente IP53 — installazione indoor |
| Uscita analogica | 4–20 mA, 0–fondo scala |
| Uscita impulsi | Fattorizzata, open drain |
| Uscita allarme | Alta/bassa soglia, open drain, configurabile via tasti frontali |
| Materiale corpo e sensore | Resina PPS (polifenilene solfuro) |
| Materiale cassa trasmettitore | Policarbonato |
| Connessioni disponibili | Maschio R (PPS), maschio NPT (PPS), femmina Rc (SCS14A) |
| Installazione | Indoor, non antideflagrante |
Conclusione
L’Eggs DELTA II copre diametri nominali da 4 a 25 mm con portate da 0,4 a 850 L/min a seconda del fluido e del DN.
L’accuratezza di ±2% FS per i liquidi e ±3% FS per i gas, entro 0,98 MPa, ne definisce l’ambito operativo dichiarato.
La disponibilità di uscite analogica, a impulsi e di allarme, combinabili per configurazione in fase d’ordine, consente l’integrazione in sistemi di supervisione esistenti.
La versione a batteria con autonomia di circa 6 anni è l’opzione per installazioni in punti senza cablaggio.
