Realizzazioni Asit Instruments
Compensazione in Temperatura e in Pressione tramite flow-computer per calcolo della portata normalizzata (con riferimento a 1 bar g e 20 °C )
Sistema di misurazione composto da:
- Misuratore portata Vortex con campo da 0 a 468 m3/h

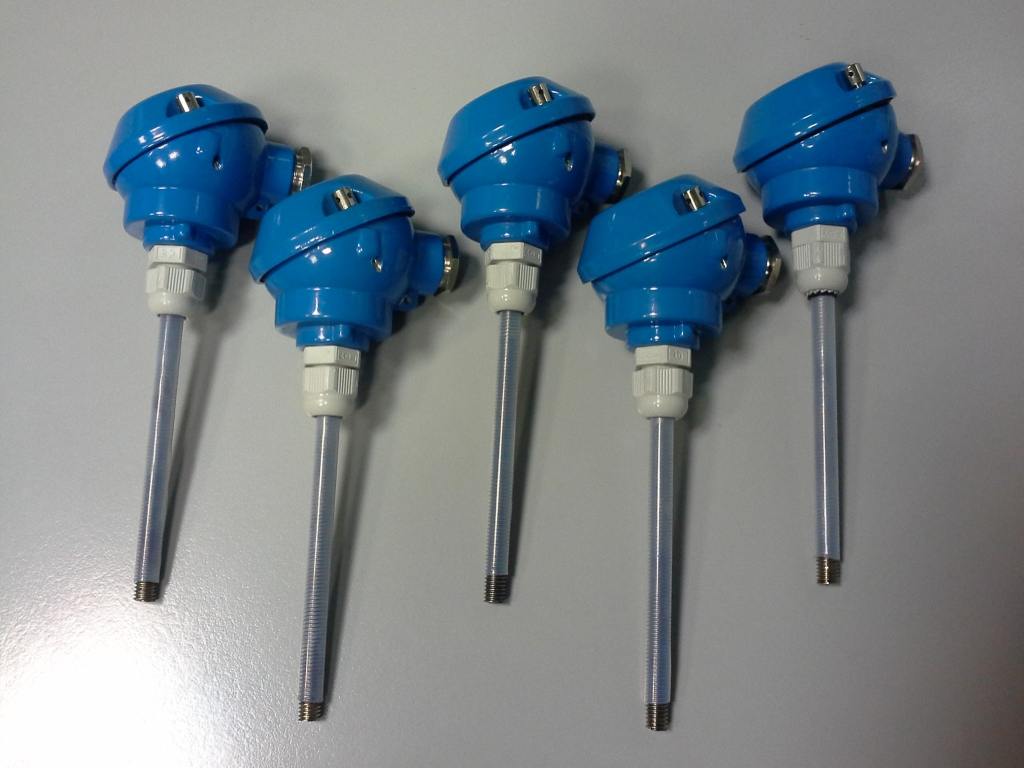

- Sensore di Temperatura: range da 0 a 100 °C
- Sensore di Pressione da 0 a 10 bar g
- Flowcomputer per trasformazione da m3/h a Nm3/h
- Guaina Inox filettata M6
- Lunghezza Guaina 80mm di cui 70mm ricoperti involucro trasparente in plastica
- Testa di connessione in Alluminio DIN C (Mignon)
- Connessione interna 2 dadi M6 CH10
Applicazione
Misurazione portata Fluido tipo AdBlue con Urea al 32,5%.
– Portata: 0- 11 L/h
– Densità: 1,092 g/mL
– Viscosità: 1,4 mPa.s
Caratteristiche
- Configurazione con elettronica separata
- Campo di misura configurato: 0 a 11 L/h di AdBlue
- Minimo valore misurabile: 12 g/min
- Pressione max. del fluido: 96 bar
- Temperatura max del fluido: +200°C
- Precisione: +/-0,1%
- Diametro: 10 mm filettato con tubi interni a passaggio ridotto
- Attacco al processo: Rc3/8″ filettato
- Materiale delle parti a contatto del fluido:AISI 316L
- Materiale della custodia: AISI 304
- Alimentazione: 24 VdC
- Uscita analogica: 2 x 4..20 mA (misura di Portata in massa e volumetrica
– true density) - Protocollo di comunicazione tipo HART Uscita ad impulsi: 2 x open collector (misura di Portata in massa e volumetrica – true density)
- Protezione custodia: IP66/67
- Display Digitale tipo LCD a 8 digit per indicazione della portata istantanea, totalizzata
- Temperatura del fluido e densità
- Direzione del flusso: bidirezionale
Explosion Proof: ATEX Explosion Proof Type con unità Temp. CLASS T3 completo di cavo speciale per collegamento tra sensore ed elettronica.
Armadio a Rack movimentabile su ruote per la Misurazione di Portata Aria e Carburante.
Sistema composto da moduli di cassetti rack da 19″ per le Misure di Pressione, Temperatura, Portata Aria, Portata Liquido Carburante
- Modulo di misura Pressione sistema serbatoi da -1 bar a + 10 bar relativi
- Modulo di misura Temperatura serbatoi con termoresistenze Pt100 a piastrina adesiva per rilevazione su superficie
- Modulo di misura Portata aria fino a 200 l/min
- Modulo di misura Portata liquido carburante fino a 10 l/min
- Modulo di generazione resistenza per simulazione sensore di livello serbatoio
- Modulo di generazione portata aria e Modulo di generazione portata carburante (simulazione distributore carburante)
